α-Fe、β 黃銅、γ 相、δ 鐵素體、σ 相、χ 相、Laves 相……這些名稱遍布各種合金相圖，卻常讓人困惑：同一個希臘字母在不同體系中可能代表完全不同的相。例如，鐵中的 γ 相是奧氏體，而鎳基高溫合金中的 γ 相卻是基體相。
這種源自早期冶金學(xué)的命名傳統(tǒng)為何誕生？為什么采用希臘字母？又為何同一個 γ 會在不同合金中擁有不同含義？

1、希臘字母對相的命名

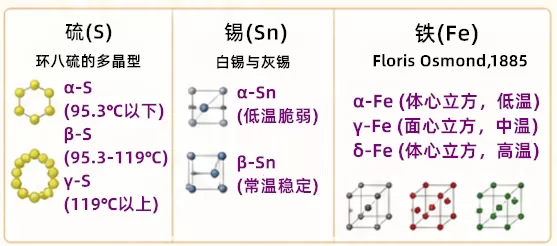

在純物質(zhì)的同素異構(gòu)轉(zhuǎn)變中，依照“溫度法則”：同一種元素的不同晶體結(jié)構(gòu)按相變溫度由低到高依次命名為 α、β、γ……

注：A1、A3、A4——Osmond提出的臨界轉(zhuǎn)變點

2、“同素異構(gòu)派”與“碳派之爭”，β 相去哪了？

同素異構(gòu)派： α→β相變導(dǎo)致鋼淬火變硬。
碳派： 碳的作用才是根本。

結(jié)論： α→β 僅磁性轉(zhuǎn)變，無結(jié)構(gòu)重組，不符合“相”的定義。β-Fe最終被宣布為并不存在。

3、二元合金中的規(guī)則改變：從"溫度"到"成分"

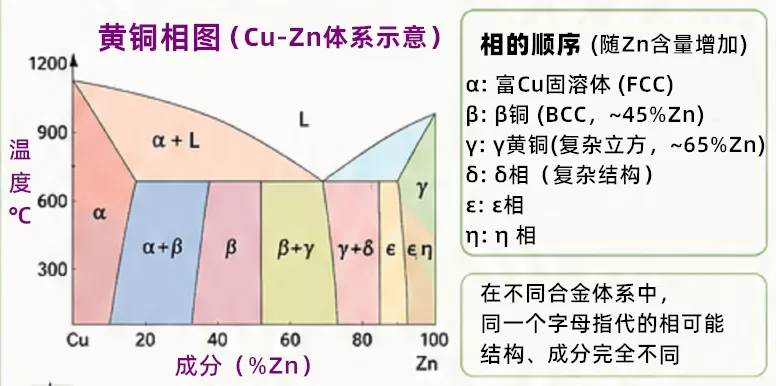

在二元合金相圖中，不再完全按溫度命名，而是從左到右（成分增加）遇到的新相依次命名為α、β、γ ……

4、走向復(fù)雜：多元體系中的命名困境

希臘字母只有24個，而多元體系中相可多達(dá)數(shù)十個。
三元及以上體系常用τ（tau）及下標(biāo)：τ?、τ?、τ? ……

同一字母在不同體系中指代完全不同的相：

少數(shù)名稱已成為特定結(jié)構(gòu)的“專有名詞”
例如: Laves 相 (MgZn? 型) 、α 相、μ 相、χ 相 (TCP 相)

5、現(xiàn)代解決方案：傳統(tǒng)與標(biāo)準(zhǔn)的平衡

隨著CALPHAD和材料基因組的發(fā)展，對相命名提出了唯一性要求。

• Strukturbericht符號（如A1、B2、L1? …）→ 覆蓋范圍有限
• Pearson符號（如 cF4、cI2 …）→ 不唯一（如 cF8對應(yīng)多種結(jié)構(gòu)）
• 空間群+Wyckoff 序列（如 Fm-3m，4a）→ 唯一但極不直觀

實際做法：數(shù)據(jù)庫內(nèi)部使用唯一標(biāo)識符，保留希臘字母作為標(biāo)簽，兼顧唯一性與歷史連續(xù)性。

一段跨越兩百年的命名演進(jìn)
