熱處理工藝 · 基礎四法

熱處理“四把火”

退火 · 正火 · 淬火 · 回火 —— 原理、特點與選擇

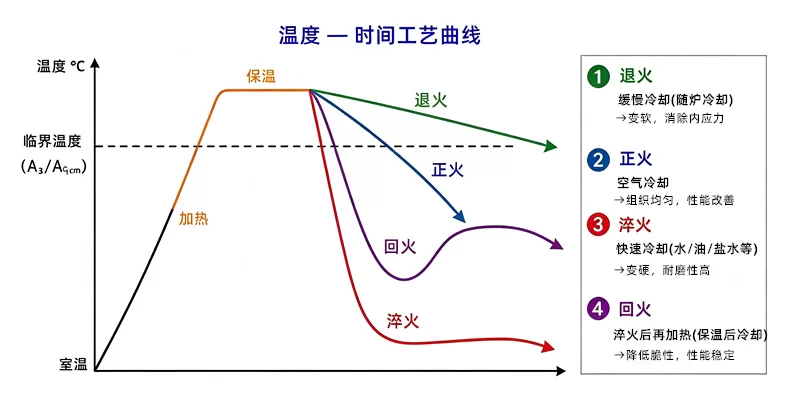

一、熱處理四把火是什么？

熱處理是利用加熱、保溫、冷卻改變鋼材內部組織，從而獲得不同力學性能的工藝。在機械制造中，最基礎、應用最廣的就是退火、正火、淬火、回火四種工藝，也被稱為熱處理"四把火"。
它們最大的區(qū)別，不在于加熱，而在于冷卻方式和工藝目的。

?? 第一把火：退火 (軟化材料，消除應力)

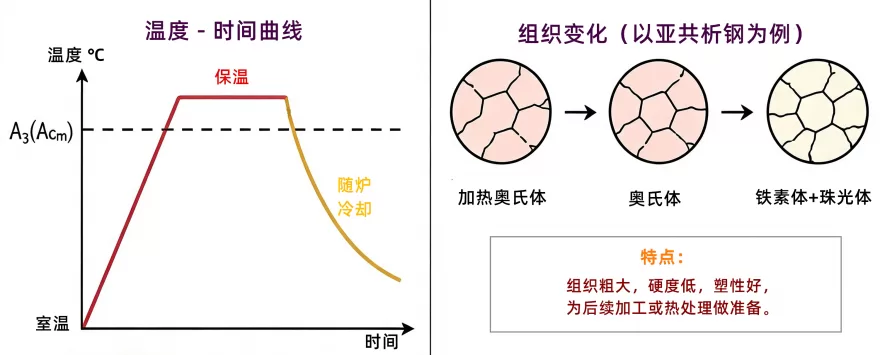

退火是將鋼材加熱至適當溫度后保溫，再隨爐緩慢冷卻。
由于冷卻速度最慢，可獲得較穩(wěn)定的組織，降低硬度，提高塑性，并消除加工和焊接過程中產生的殘余應力。

優(yōu)點：徹底消除內應力，軟化材料，便于切削加工。
缺點：周期長，效率低，硬度和強度較低。

?? 第二把火：正火 (細化晶粒，改善組織)

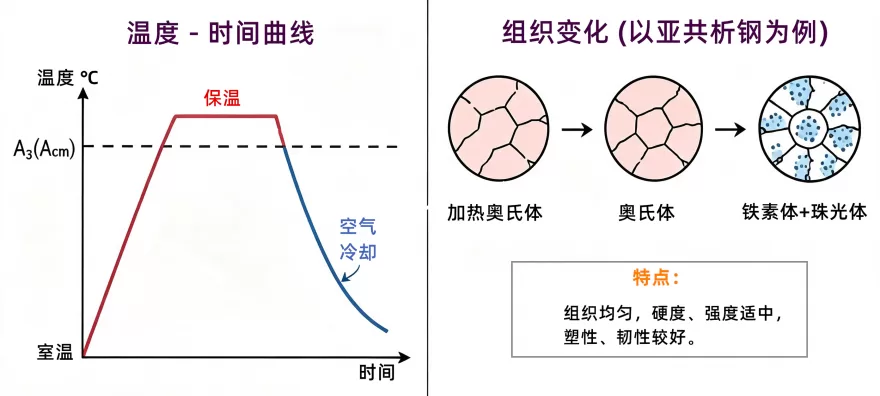

正火是在加熱保溫后空冷。相比退火，冷卻速度更快，晶粒更加細小，組織更加均勻，因此強度和硬度略有提高。正火既可作為最終熱處理，也常作為淬火前的預處理。

?? 第三把火：淬火 (急速冷卻，獲得高硬度)

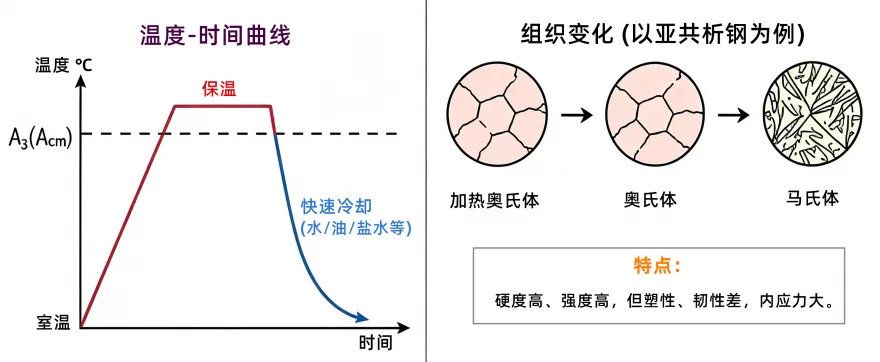

淬火是將鋼材加熱至奧氏體區(qū)后，迅速放入水、油、鹽水或聚合物介質中冷卻，使組織轉變?yōu)轳R氏體，從而獲得較高的硬度和耐磨性。但淬火后殘余應力較大，容易產生變形或開裂，因此通常不能直接使用。

?? 第四把火：回火 (兼顧強度與韌性，性能穩(wěn)定)

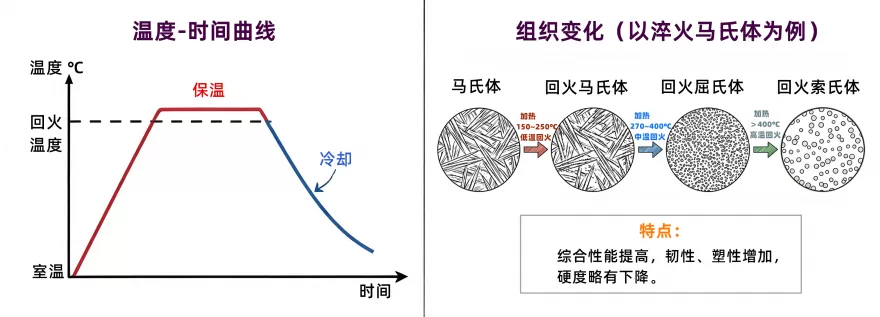

回火是指淬火后重新加熱至適當溫度（Ac1以下，通常為150～650℃），并保溫一定時間后冷卻的工藝。
它能夠降低淬火應力，改善韌性，提高尺寸穩(wěn)定性，使零件獲得更好的綜合力學性能。因此，工程中最常見的是淬火 +回火。

應用需求	推薦工藝組合	主要目的
高硬度、高耐磨	預備熱處理（根據材料和組織狀態(tài)選擇正火或退火）→ 淬火 → 低溫回火（約150～250 ℃）	獲得回火馬氏體，在保持較高硬度的同時降低淬火應力，提高耐磨性和尺寸穩(wěn)定性。
良好的綜合力學性能（強度、韌性兼顧）	預備熱處理 → 淬火 → 高溫回火（約500～650 ℃，即調質處理）	獲得回火索氏體，使強度、塑性和韌性達到良好的綜合平衡。
較好的彈性（抗疲勞）	預備熱處理 → 淬火 → 中溫回火（約350～500 ℃）	獲得回火屈氏體，提高彈性極限和抗疲勞性能，適用于彈簧等零件。
改善低碳鋼切削加工性能	正火（優(yōu)先）；必要時根據材料和加工要求選擇退火	改善組織，提高切削加工性能；對于低碳鋼，正火通常比完全退火更有利于切削加工。
消除殘余應力、穩(wěn)定尺寸	去應力退火；淬火件采用低溫回火	消除或降低殘余應力，減少變形和開裂風險，提高尺寸穩(wěn)定性。
中低碳鋼普通結構件、對硬度要求不高	正火（作為最終熱處理）	工藝簡單、成本較低，可滿足一般結構件的力學性能要求。

以下為熱處理四把火及相關檢驗涉及的現行國家標準與行業(yè)標準：
