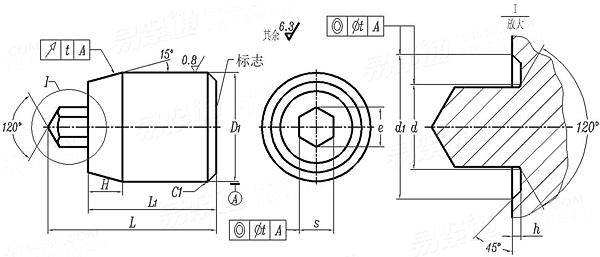

冷鐓內六角圓柱頭螺釘模具內六角沖頭 A型 (適用于GB70) JB /T 4212.5 - 1996

選擇規格尺寸點擊↓

M10

M12

M14

M16

尺寸單位: 毫米

機械行業JB /T4212.5 - 1996 JB4212.5 4212.5JB 冷鐓內六角圓柱頭螺釘模具內六角沖頭 A型 (適用于GB70)

JB /T 4212.5 - 1996 冷鐓內六角圓柱頭螺釘模具內六角沖頭 A型 (適用于GB70)

掃一掃分享

公差

螺紋規格

M10

M12

M14

M16

s	12.9級	最小值=公稱
		最大值
	8.8級	最小值=公稱
		最大值
e	最小值=公稱
	最大值
d₁	最小值=公稱
	最大值
d	最小值=公稱
	最大值
h	最小值=公稱
	最大值
D₁	最大值=公稱
	最小值
L	最大值=公稱
	最小值
L₁	最大值=公稱
	最小值
H	最小值=公稱
	最大值
t	同軸度
	圓跳動

3.032	4.035	5.044	6.044	8.043	10.043	12.054	14.054
3.056	4.065	5.08	6.08	8.088	10.088	12.108	14.108
3.032	4.035	5.044	6.044	8.055	10.055	12.068	14.068
3.056	4.065	5.08	6.08	8.1	10.1	12.122	14.122
3.46	4.6	5.75	6.89	9.18	11.46	13.75	16.04
3.51	4.67	5.84	6.99	9.31	11.61	13.94	16.24
7	8.5	10	13	16	18	21	24
7.15	8.65	10.15	13.18	16.18	18.18	21.21	24.21
3.8	5	6.3	7.5	9.9	12.3	14.8	17.3
3.92	5.12	6.45	7.65	10.05	12.48	14.98	17.48
0.4	0.5	0.6	0.8	1	1.2	1.4	1.6
0.5	0.6	0.7	0.9	1.1	1.3	1.5	1.7
10.5	12.8	15	19.5	24	27	31.5	36
10.457	12.757	14.957	19.448	23.948	26.948	31.438	35.938
18.02	19.72	19.46	25.53	27.29	33.88	35.34	36.8
17.95	19.636	19.376	25.446	27.206	33.78	35.24	36.7
15	15	15	20	20	25	25	25
14.89	14.89	14.89	19.87	19.87	24.87	24.87	24.87
4	4	4	5	5	8	8	8
4.3	4.3	4.3	5.3	5.3	8.36	8.36	8.36
0.03	0.03	0.03	0.04	0.04	0.04	0.05	0.05
0.04	0.04	0.04	0.05	0.05	0.05	0.06	0.06

①,本標準適用于雙擊整模自動冷鐓機的模具。
②,技術要求：
材料LD(75Cr7Mo3V2Si)或60Si2Mn(GB1222)。
熱處理硬度58~62HRC。
在規定的方框內，按GB3098.1要求標志出螺釘?shù)男阅艿燃墶?br /> 在規定部位標志出螺釘?shù)臉藴侍柤奥菁y規格。
其他技術要求按JB/T 4213的規定。

替代列表

JB /T 4212.5 - 1996 JB /T 4212.4 - 2014

采用標準

GB 70 - 1985

內六角圓柱頭螺釘

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

注：技術數據僅供參考，請以官方原件為準！

標準編號： JB /T 4212.5 - 1996
中文名稱： 冷鐓內六角圓柱頭螺釘模具內六角沖頭 A型 (適用于GB70)
英文名稱： Cold heading dies for hexagon socket head cap screws - punches for forming hexagon sockets, Type A (Suitable for GB70)
