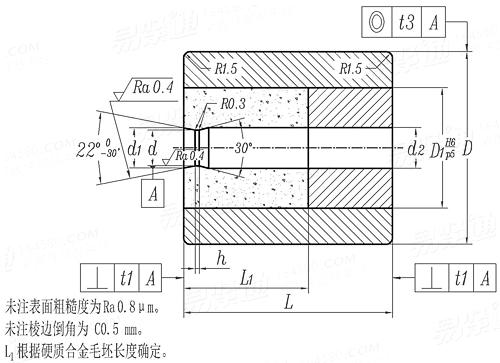

冷鐓模具通用件-縮徑模 A1型（適用GB5780、GB5782、GB70.1） JB /T 4208.4 - 2014

選擇規格尺寸 點擊↓

M3

M4

M5

M6

M8

M10

M12

M14

M16

M18

M20


尺寸單位: 毫米
機械行業JB /T4208.4 - 2014 JB4208.4 4208.4JB 冷鐓模具通用件-縮徑模 A1型（適用GB5780、GB5782、GB70.1）
JB /T 4208.4 - 2014 冷鐓模具通用件-縮徑模 A1型（適用GB5780、GB5782、GB70.1）
掃一掃分享
螺紋規格
M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20
d 最小值=公稱
最大值
d1 最小值=公稱
最大值
D 公稱
最大值
最小值
L 最大值=公稱
最小值
d2 比d實際尺寸增加值
D1
h
t1
t3
2.6 3.46 4.39 5.25 7.08 8.9 10.72 12.54 14.54 16.2 18.2
2.614 3.478 4.408 5.268 7.102 8.922 10.747 12.567 14.567 16.227 18.233
2.9 3.9 4.9 5.9 7.85 9.85 11.8 13.8 15.8 17.8 19.8
2.96 3.975 4.975 5.975 7.94 9.94 11.91 13.91 15.91 17.91 19.93
30 30 30 30 38 48 48 62 62 78 78
30.069 30.069 30.069 30.069 38.085 48.095 48.095 62.117 62.117 78.132 78.132
30.048 30.048 30.048 30.048 38.06 48.07 48.07 62.087 62.087 78.102 78.102
29 29 34 34 42 52 52 66 66 80 80
28.916 28.916 33.9 33.9 41.9 51.88 51.88 65.88 65.88 79.88 79.88
0.01~0.03 0.01~0.03 0.02~0.04 0.02~0.04 0.03~0.05 0.03~0.05 0.03~0.05 0.04~0.06 0.04~0.06 0.05~0.07 0.05~0.07
13 16 16 16 22 30 30 40 40 45 45
0.4 0.4 0.6 0.6 0.8 1 1.2 1.4 1.6 1.8 2
0.06 0.06 0.06 0.06 0.08 0.08 0.08 0.1 0.1 0.1 0.1
0.05 0.05 0.05 0.05 0.06 0.06 0.06 0.08 0.08 0.08 0.08
①,材料由制造者選定。模套推薦采用45、45Cr、30CrMnSi、60Si2Mn，硬度為44~48HRC；模芯推薦采用YG20C、YG25C；模芯墊推薦Cr12MoV，硬度為58~62HRC
技術要求應符合JB/T 4213的規定。
替代列表
注：技術數據僅供參考，請以官方原件為準！
標準編號： JB /T 4208.4 - 2014
中文名稱： 冷鐓模具通用件-縮徑模 A1型（適用GB5780、GB5782、GB70.1）
英文名稱： General parts of cold heading dies for fasteners - Reducing dies, Type A1, (Suitable for GB5780、GB5782、GB70.1)
數據來源： 易緊通 （164580.com）
Standard Code: JB /T 4208.4 - 2014Chinese Name: 冷鐓模具通用件-縮徑模 A1型（適用GB5780、GB5782、GB70.1）English Name: General parts of cold heading dies for fasteners - Reducing dies, Type A1, (Suitable for GB5780、GB5782、GB70.1)Source: http://www.allxoo.com/info_364718.html
Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4208.4 - 2014
URL: http://www.allxoo.com/info_364718.html
License: Commercial use requires authorization
