[模具]

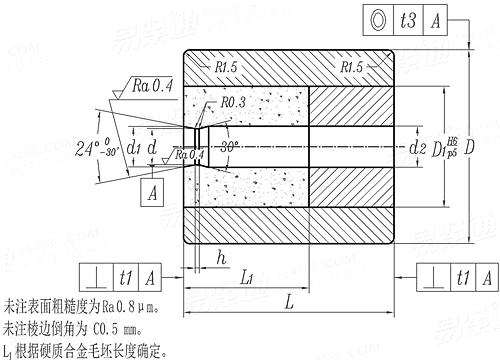

冷鐓模具通用件-縮徑模 B1型（適用GB5781、GB5783、GB70.1） JB /T 4208.4 - 2014

選擇規格尺寸點擊↓

M10

M12

M14

M16

M20

尺寸單位: 毫米

機械行業JB /T4208.4 - 2014 JB4208.4 4208.4JB 冷鐓模具通用件-縮徑模 B1型（適用GB5781、GB5783、GB70.1）

JB /T 4208.4 - 2014 冷鐓模具通用件-縮徑模 B1型（適用GB5781、GB5783、GB70.1）

掃一掃分享

公差公制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌號等級毛坯直徑

螺紋規格

M10

M12

M14

M16

M20

d	最小值=公稱
	最大值
d₁	最小值=公稱
	最大值
D	公稱
	最大值
	最小值
L	最大值=公稱
	最小值
d₂	比d實際尺寸增加值
D₁
h
r
t₁
t₃

3.46	4.39	5.25	7.07	8.89	10.71	12.53	14.53	18.19
3.478	4.408	5.268	7.092	8.912	10.737	12.557	14.557	18.223
4	5	6	8	10	12	14	16	20
4.075	5.075	6.075	8.09	10.09	12.11	14.11	16.11	20.13
30	30	30	38	48	48	62	62	78
30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132
30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102
29	34	34	42	52	52	66	66	80
28.916	33.9	33.9	41.9	51.88	51.88	65.88	65.88	79.88
0.02~0.04	0.02~0.04	0.02~0.04	0.03~0.05	0.03~0.05	0.03~0.05	0.04~0.06	0.04~0.06	0.05~0.07
16	16	16	22	30	30	40	40	45
0.4	0.6	0.6	0.8	1	1.2	1.4	1.6	2
0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8
0.06	0.06	0.06	0.06	0.08	0.08	0.08	0.08	0.1
0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08

①,材料由制造者選定。模套推薦采用45、45Cr、30CrMnSi、60Si2Mn，硬度為44~48HRC；模芯推薦采用YG20C、YG25C；模芯墊推薦Cr12MoV，硬度為58~62HRC
技術要求應符合JB/T 4213的規定。

替代列表

JB /T 4208.15 - 1996 JB /T 4208.4 - 2014

采用標準

GB /T 5781 - 2016

C級全螺紋六角頭螺栓

GB /T 5786 - 2016

六角頭螺栓細牙全螺紋

GB /T 70.1 - 2008

內六角圓柱頭螺釘

GB /T 5781 - 2000

C級全螺紋六角頭螺栓

GB /T 5786 - 2000

六角頭螺栓細牙全螺紋

GB /T 70.1 - 2000

內六角圓柱頭螺釘

工藝相關

引用參考

GB /T 3 - 1997

普通螺紋收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 197 - 2018

普通螺紋公差

GB /T 18685 - 2017

普通螺紋搓制和滾制前的毛坯直徑

GB /T 34632 - 2017

統一螺紋搓制和滾制前的毛坯直徑

GB /T 3106 - 2016

緊固件 - 螺栓、螺釘和螺柱 - 公稱長度和螺紋長度 (ISO 888:2012, MOD)

GB /T 12603 - 2005

金屬熱處理工藝分類及代號

GB /T 193 - 2003

普通螺紋（一般用途米制螺紋）- 直徑與螺距系列 (ISO 261: 1998, MOD)

GB /T 3103.1 - 2002

緊固件公差（螺栓、螺柱、螺釘和螺母）

GB /T 3105 - 2002

普通螺栓和螺釘 - 頭下圓角半徑

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 5779.1 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 一般要求

GB /T 5779.3 - 2000

緊固件表面缺陷 - 螺栓、螺釘和螺柱 - 特殊要求

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

螺栓、螺釘和螺柱性能等級及常用牌號及近似牌號（按GB/T3098.1-2010相關規定選擇）

注：技術數據僅供參考，請以官方原件為準！

標準編號： JB /T 4208.4 - 2014
中文名稱： 冷鐓模具通用件-縮徑模 B1型（適用GB5781、GB5783、GB70.1）
英文名稱： General parts of cold heading dies for fasteners - Reducing dies, Type B1, (Suitable for GB5781、GB5783、GB70)
數據來源： 易緊通（164580.com）

Standard Code: JB /T 4208.4 - 2014Chinese Name: 冷鐓模具通用件-縮徑模 B1型（適用GB5781、GB5783、GB70.1）English Name: General parts of cold heading dies for fasteners - Reducing dies, Type B1, (Suitable for GB5781、GB5783、GB70)Source: http://www.allxoo.com/info_364837.html

Data Source: YJT Fastener Database (164580.com)
Standard: JB /T 4208.4 - 2014
URL: http://www.allxoo.com/info_364837.html
License: Commercial use requires authorization
