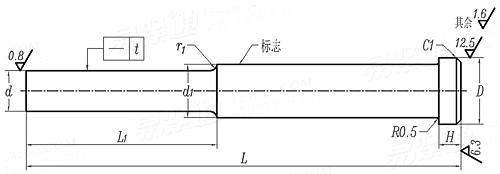

冷鐓模具通用件-頂料桿 A型 (適用于GB5781、GB5783、GB8786、GB70) JB /T 4208.16 - 1996

選擇規格尺寸 點擊↓

M3

M4

M4

M5

M6

M5

M6

M8

M8

M10

M12

M12

M14

M16

同規格，其他部分尺寸不同

尺寸單位: 毫米
機械行業JB /T4208.16 - 1996 JB4208.16 4208.1 冷鐓模具通用件-頂料桿 A型 (適用于GB5781、GB5783、GB8786、GB70)
JB /T 4208.16 - 1996 冷鐓模具通用件-頂料桿 A型 (適用于GB5781、GB5783、GB8786、GB70)
掃一掃分享
螺紋規格
M3 M4 M4 M5 M6 M5 M6 M8 M8 M10 M12 M12 M14 M16
d GB5781、GB5783、GB70 公稱
最大值
最小值
GB5786 公稱
最大值
最小值
d1 最大值=公稱
最小值
L1 最大值=公稱
最小值
L 最大值=公稱
最小值
D
H
t
適用機床
2.58 3.43 3.43 4.36 5.22 4.36 5.22 7.04 7.04 8.86 10.67 10.67 12.49 14.49
2.56 3.4 3.4 4.33 5.19 4.33 5.19 7 7 8.82 10.62 10.62 12.44 14.44
2.535 3.37 3.37 4.3 5.16 4.3 5.16 6.964 6.964 8.784 10.577 10.577 12.397 14.397
- - - - - - - 7.21 7.21 9.21 10.85 10.85 12.85 14.85
- - - - - - - 7.17 7.17 9.17 10.8 10.8 12.8 14.8
- - - - - - - 7.134 7.134 9.134 10.757 10.757 12.757 14.757
4 4 6 6 6 8 8 8 12 12 12 16 16 16
3.88 3.88 5.88 5.88 5.88 7.85 7.85 7.85 11.82 11.82 11.82 15.82 15.82 15.82
32 32 32 36 36 36 36 45 45 55 55 70 70 70
31.84 31.84 31.84 35.84 35.84 35.84 35.84 44.84 44.84 54.81 54.81 69.81 69.81 69.81
53 53 84(64) 84(64) 84(64) 115(80) 115(80) 115(80) 155(125) 155(125) 155(125) 160 160 160
52.54 52.54 83.54(63.54) 83.54(63.54) 83.54(63.54) 114.54(79.54) 114.54(79.54) 114.54(79.54) 154.37(124.37) 154.37(124.37) 154.37(124.37) 159.37 159.37 159.37
6 6 8 8 8 10 10 10 15 15 15 20 20 20
3 3 4 4 4 5 5 5 5 5 5 5 5 5
0.025 0.025 0.025 0.025 0.025 0.03 0.03 0.03 0.03 0.03 0.03 0.04 0.04 0.04
Z12-4 Z12-4 Z12-6 Z12-6 Z12-6 Z12-8 Z12-8 Z12-8 Z12-12 Z12-12 Z12-12 Z12-16 Z12-16 Z12-16
①,注：括號內尺寸系根據自動冷鐓機現行模腔尺寸確定 。
②,適用于雙擊整模自動冷鐓機的模具。
③,技術要求：
材料——螺紋規格≤12，65Mn(GB1222)；螺紋規格≥14，9CrSi(GB1298)。
熱處理硬度58~60HRC。
在規定部位標志出螺栓(螺釘)的標準號、螺紋規格及機床型號。
其他技術要求按JB/T 4213的規定。
替代列表
注：技術數據僅供參考，請以官方原件為準！
標準編號： JB /T 4208.16 - 1996
中文名稱： 冷鐓模具通用件-頂料桿 A型 (適用于GB5781、GB5783、GB8786、GB70)
英文名稱： General parts of cold heading dies for fasteners - Ejector pins, Type A, (Suitable for GB5781、GB5783、GB8786、GB70)
