易緊通

強力軟管夾箍 QC /T 931 - 2013

☆ 收藏

選擇規格尺寸 點擊↓

M5

M5

M6

M6

M8

M8

M10

M10

同規格，其他部分尺寸不同

尺寸單位: mm

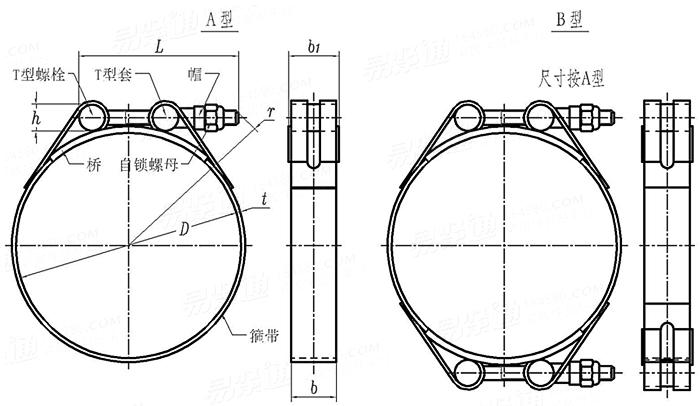

QC /T 931 - 2013 強力軟管夾箍
掃一掃分享
螺紋規格
M5 M5 M6 M6 M8 M8 M10 M10
D 規格范圍 A型
B型
l 規格階 A型
B型
x 夾緊范圍 A型
B型
b 最大值
b1 最大值
h 最大值
L 最大值
r ≈
t 最大值
最小值
30~64 66~100 50~64 66~110 76~100 106~220 80~100 106~328
/ 82~130 / 82~130 / 100~256 / 124~352
1 2 2 2 4 6 4 6
/ 6 / 6 / 12 / 12
± 2 ± 2 ± 2 ± 2 ± 3 ± 3 ± 4 ± 4
/ ± 4 / ± 4 / ± 6 / ± 8
15 15 20 20 25 25 30 30
18 18 23 23 28 28 33 33
13 13 15 15 18 18 21 21
54 54 70 70 86 86 107 107
44+(D-30)x0.36 44+(D-30)x0.36 60+(D-50)x0.36 60+(D-50)x0.36 82+(D-76)x0.36 82+(D-76)x0.36 97+(D-80)x0.36 97+(D-80)x0.36
0.8 0.8 1.0 1.0 1.4 1.4 1.7 1.7
0.5 0.5 0.7 0.7 1.1 1.1 1.4 1.4
①,夾箍規格的選取是在規格范圍內，以 D 尺寸最小起，按規格階的值次序增加。例：D=68 mm 的A型夾箍是在規格范圍 66 mm ~ 110 mm 內，以 66 mm + 2 mm = 68 mm 確定。
②,處于D尺寸時的圓度公差：D ≤ 80 mm，圓度公差為2 mm；80 mm ＜ D ＜220 mm，圓度公差為 3 mm；D ≥ 220 mm 圓度公差為 4 mm。
③,其余未規定的細節由制造商確定。
④,產品編號按QC/T 326的規定。

技術條件和引用標準

零件
材料 牌號
標準
螺紋 公差
標準
機械性能 等級
標準
表面處理 種類
標準
表面缺陷
耐蝕性
裝配扭矩
供貨狀態
驗收檢查
標志與包裝
T型螺栓 鎖緊螺母 箍帶、橋、T型套和帽
/ 12Cr17Ni7、12Cr18Ni9、10Cr17Mo
/ GB/T 3280
6g 6H /
GB/T197 /
8.8 8 /
GB/T 3098.1 GB/T 3098.9 /
鋅鋁涂層 拋光
QC/T 625 /
/ / 無尖角、毛刺、裂紋、皺褶和其他影響使用的缺陷
應將夾箍拆解成零件，共同進行鹽霧試驗480 h。試驗后，表面無白色、灰黑色及其他腐蝕物產生。
根據密封介質、軟管填料、工作狀況確定裝配扭矩，但不應超過規定的保證扭矩。
供貨時夾箍摩擦副允許涂少量潤滑油，鎖緊螺母處在T型螺栓末端，且應鎖緊不應脫落。
按GB/T 90.1，其中D尺寸AQL=1.5，其他尺寸AQL=2.5。
GB/T 90.2
注：技術數據僅供參考，請以官方原件為準！
