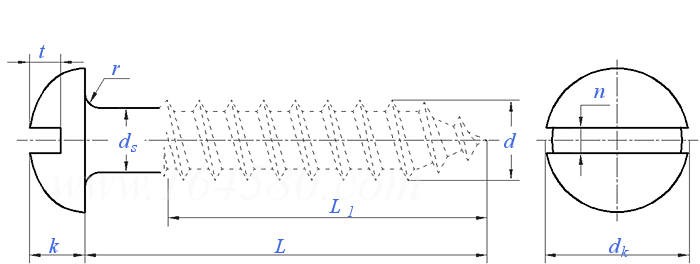

開槽圓頭木螺釘 ASME B 18.6.1 (IV-T10) - 1981 (R2016)
| 選擇規格尺寸 點擊↓ 0# 0.060 1# 0.073 2# 0.086 3# 0.099 4# 0.112 5# 0.125 6# 0.138 7# 0.151 8# 0.164 9# 0.177 10# 0.190 12# 0.216 14# 0.242 16# 0.268 18# 0.294 20# 0.320 24# 0.372 |
尺寸單位:
inch |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ①,1.如果以小數表示標稱尺寸，則應省略小數前的零。2.每英寸螺紋數的最大允許偏差應為相應螺釘尺寸表中螺紋數的正負10%。3.切割螺紋型螺釘通常為所有螺釘長度提供單導程螺紋。4.軋制螺紋型螺釘可由制造商選擇配備單導程或雙導程螺紋，但是，如果螺釘?shù)臉?biāo)稱長度短于基本螺釘直徑的4倍，則首選單導程螺紋。尖端應鋒利，但不允許因螺紋滾壓而將多余材料擠出尖端之外。 有關其他要求，請參閱標準原件中的“General Data”。 ②,切削螺紋螺釘：具有切割螺紋的木螺釘上的螺紋長度L1應相當于螺釘公稱長度L的三分之二左右。 ③,滾壓螺紋螺釘：滾壓螺紋木螺釘?shù)穆菁y長度L1應至少等于基本螺釘直徑d的四倍或公稱螺釘長度L的三分之二，以較大者為準。公稱長度太短而無法容納最小螺紋長度的螺釘應具有盡可能靠近螺釘頭下側的螺紋。 |
同版本產品組
類似標準及供貨信息
| 1 |
|
[國標] GB /T 99 - 1986 |
開槽圓頭木螺釘 Slotted Round Head Wood Screws |
| 2 |
|
[德標] DIN 96 - 2016 |
開槽半圓頭木牙螺釘 Slotted Round Head Wood Screws |
| 3 |
|
[德標] DIN 96 - 2010 |
開槽半圓頭木牙螺釘 Slotted Round Head Wood Screws |
| 4 |
|
[德標] DIN 96 - 1986 |
開槽半圓頭木牙螺釘 Slotted Round Head Wood Screws |
| 5 |
|
[日標] JIS B 1135 (T1) - 1995 |
開槽圓頭木螺釘 [表1] Slotted Round Head Wood Screws [Table 1] |
| 6 |
![開槽盤頭木螺釘 [Table 10]](https://imgccc.164580.com/upload/48/pic/2024/12/26/1735200514994189819.jpg)
|
[美標] ASME/ANSI B 18.6.1 (T10) - 1997 |
開槽盤頭木螺釘 [Table 10] Slotted Pan Head Wood Screws [Table 10] |
| 7 |
|
[美標] ASME/ANSI B 18.6.1 (T10) - 1981 (R2016) |
開槽盤頭木螺釘 [Table 10] Slotted Pan Head Wood Screws [Table 10] |
| 8 |
|
[法國] NF E 25-606 - 1985 |
開槽圓頭木螺釘 Woodscrews - Slotted Round Head - Symbol R S |
| 9 |
|
[英標] BS 1210 - 1963 |
開槽圓頭木螺釘 Table 8 Slotted Round Head Wood Screws |
| 10 |
|
[臺灣] CNS 1052 - 1959 |
開槽半圓頭木牙螺釘 Slotted Pan Head Wood Screws |
中文名稱： 開槽圓頭木螺釘
英文名稱： Slotted Round Head Wood Screws
數據來源： 易緊通 （164580.com）
Standard: ASME B 18.6.1 (IV-T10) - 1981 (R2016)
