十字槽圓頭木螺釘 Q 292

選擇規格尺寸點擊↓

括號內尺寸為非優選

尺寸單位: mm

掃一掃分享

單重計算公差

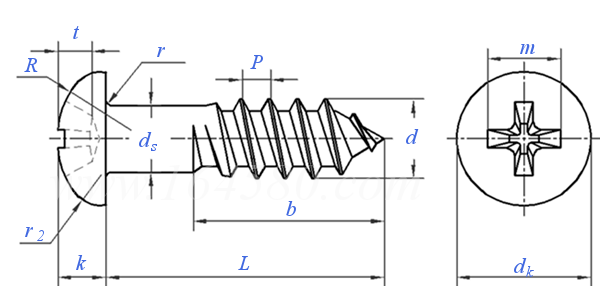

螺紋規格
d

P	螺距
d_s	最大值
	最小值
d_k	最大值
	最小值
k	最大值
	最小值
r	≈
r₂
R
槽號
m	參考
t	最大值
	最小值

1.2	1.6	2	2.5	3
3	4	5	6	8
2.75	3.7	4.7	5.7	7.64
5.8	7.65	9.5	11.05	15.2
5.3	7.15	8.9	10.35	14.4
2.37	2.95	3.5	4.34	5.5
2.07	2.65	3.2	3.94	5.1
0.2	0.4	0.4	0.4	0.5
1.9	2.4	2.9	3.5	4.4
3.4	4.8	6	6.8	9.7
2	2	2	3	4
3.7	4.3	4.7	6.6	8.7
1.63	2.23	2.63	3.26	4.35
1.06	1.64	2.04	2.65	3.77

采用標準

GB /T 950 - 1986

十字槽圓頭木螺釘

技術條件和引用標準

材料	牌號
	標準
表面處理	種類
	標準
十字槽	型式
	標準
其他技術條件

10、15	Q235
GB/T 699	GB/T 700
鍍鋅鈍化 Fe/Zn8
QC/T 625
H
GB/T 944.1
GB/T 922

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

GB /T 922 - 1986

木螺釘技術條件

注：技術數據僅供參考，請以官方原件為準！

類似標準及供貨信息

1	[國標] GB /T 950 - 1986	十字槽圓頭木螺釘 Cross Recessed Round Head Wood Screws
2	[德標] DIN 7996 - 2016	十字槽圓頭木螺釘 Cross Recessed Round Head Wood Screws
3	[德標] DIN 7996 - 2010	十字槽盤頭木螺釘 Cross Recessed Pan Head Wood Screws
4	[德標] DIN 7996 - 1986	十字槽圓頭木牙螺釘 Cross Recessed Round Head Wood Screws
5	[日標] JIS B 1112 (T1) - 1995	十字槽圓頭木螺釘 [表1] Cross Recessed Round Head Wood Screws [Table 1]
6	[美標] ASME/ANSI B 18.6.1 (T11) - 1997	TYPE I 十字槽盤頭木螺釘 [Table 11] Cross Recessed Pan Head Wood Screws [Table 11]
7	[美標] ASME/ANSI B 18.6.1 (T12) - 1997	TYPE IA 米字槽盤頭木螺釘 [Table 12] TYPE IA Cross Recessed Round Head Wood Screws [Table 12]
8	[美標] ASME/ANSI B 18.6.1 (T13) - 1997	TYPE II 十字槽盤頭木螺釘 [Table 13] TYPE II Cross Recessed Round Head Wood Screws [Table 13]
9	[美標] ASME/ANSI B 18.6.1 (T11) - 1981 (R2016)	I型十字槽盤頭木螺釘 [Table 11] Type I Slotted Pan Head Wood Screws [Table 11]
10	[美標] ASME/ANSI B 18.6.1 (T12) - 1981 (R2016)	IA型米字槽盤頭木螺釘 [Table 12] Type IA Slotted Pan Head Wood Screws [Table 12]
11	[美標] ASME/ANSI B 18.6.1 (T13) - 1981 (R2016)	II型十字槽盤頭木螺釘 [Table 13] Type II Slotted Pan Head Wood Screws [Table 13]
12	[法國] NF E 25-603 - 1984	米字槽圓頭木螺釘 Cross Recessed Round Head Wood Screws - Symbol R Z
13	[英標] BS 1210 - 1963	米字槽圓頭木螺釘 Table 23 Recessed Round Head Wood Screws
14	[臺灣] CNS 4562 - 1981	十字槽盤頭木螺釘 Cross Recessed Pan Head Wood Screws
15	[美標] ASME B 18.6.1 (IV-T11) - 1981 (R2016)	十字槽圓頭木螺釘 I型 Type I Cross Recessed Round Head Wood Screws
16	[美標] ASME B 18.6.1 (IV-T12) - 1981 (R2016)	米字槽圓頭木螺釘 IA型 Type IA Cross Recessed Round Head Wood Screws
17	[美標] ASME B 18.6.1 (IV-T13) - 1981 (R2016)	十字槽圓頭木螺釘 II型 Type II Cross Recessed Round Head Wood Screws

標準編號： Q 292
中文名稱： 十字槽圓頭木螺釘
英文名稱： Cross Recessed Round Head Wood Screws
數據來源： 易緊通（164580.com）

Standard Code: Q 292Chinese Name: 十字槽圓頭木螺釘English Name: Cross Recessed Round Head Wood ScrewsSource: http://www.allxoo.com/info_20995.html

Data Source: YJT Fastener Database (164580.com)
Standard: Q 292
URL: http://www.allxoo.com/info_20995.html
License: Commercial use requires authorization
